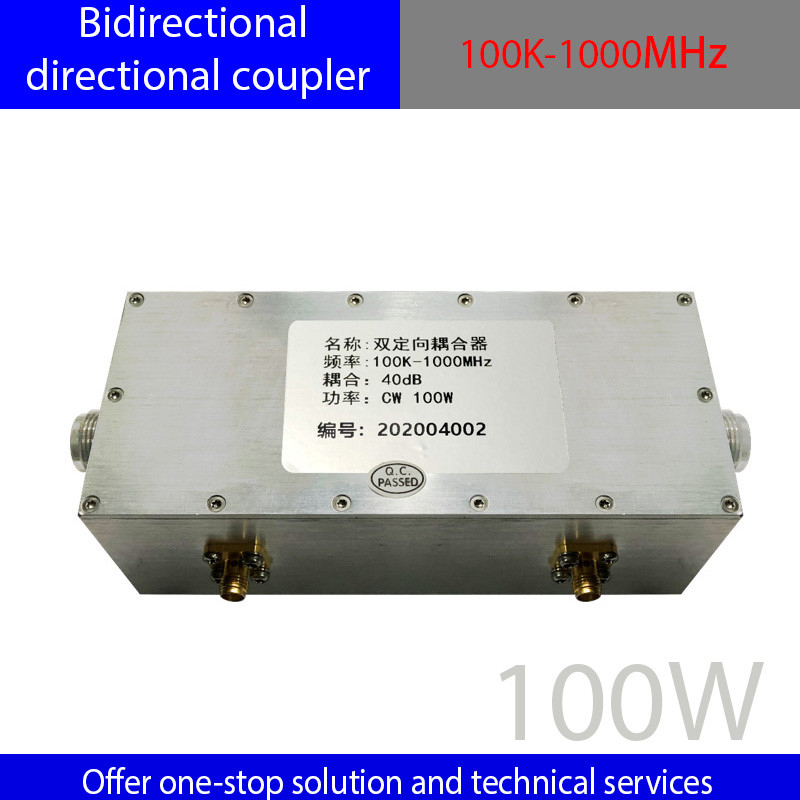

Coupleur bidirectionnel à large bande haute puissance 100K - 1000MHz 100W pour les mesures RF / micro-ondes

Name: Coupleur bidirectionnel à large bande haute puissance 100K - 1000MHz 100W pour les mesures RF / micro-ondes
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-BDC-100W
Price: 2,250.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: NENGXUN

Numéro de modèle: NX-BDC-100W

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: ≤ 132 × 58 × 43 mm

Délai de livraison: 7 jours

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 10000

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Coupleur bidirectionnel à large bande haute puissance, Accouplement bidirectionnel à large bande de 1000 MHz, Accouplement bidirectionnel à large bande de 100 W


fréquence de fonctionnement:	100 K à 1000 MHz	Degré de accouplement:	40 ± 1 dB
perte d'insertion:	≤0.8	Puissance CW d'entrée:	≥100W
Port de la voie RF VSWR:	≤1.25	Interface d'entrée/sortie RF:	N-K F
Interface de couplage RF:	SMA-K	Directivité:	100 kHz à 1 MHz ≥13; 1 MHz à 1 GHz ≥18
Impédance RF:	50Ω	Le poids:	Casse en aluminium ≤ 625 g
Dimensions (sauf connecteurs):	≤ 132 × 58 × 43 mm	Température de fonctionnement:	-25℃~+55℃
Méthode d'installation:	Exiger le radiateur pour les essais

fréquence de fonctionnement:	100 K à 1000 MHz
Degré de accouplement:	40 ± 1 dB
perte d'insertion:	≤0.8
Puissance CW d'entrée:	≥100W
Port de la voie RF VSWR:	≤1.25
Interface d'entrée/sortie RF:	N-K F
Interface de couplage RF:	SMA-K
Directivité:	100 kHz à 1 MHz ≥13; 1 MHz à 1 GHz ≥18
Impédance RF:	50Ω
Le poids:	Casse en aluminium ≤ 625 g
Dimensions (sauf connecteurs):	≤ 132 × 58 × 43 mm
Température de fonctionnement:	-25℃~+55℃
Méthode d'installation:	Exiger le radiateur pour les essais

Coupleur bidirectionnel à large bande haute puissance 100K - 1000MHz 100W pour les mesures RF / micro-ondes

Accouplement bidirectionnel à large bande haute puissance (100K - 1000MHz 100W)

Ce coupleur bidirectionnel est un dispositif passif RF à quatre ports, largement utilisé dans les mesures RF / micro-ondes.Inspection du système d'essai RF, détection de puissance réfléchie de l'émetteur à l'antenne, détection VSWR pour les systèmes d'antenne et contrôle de puissance.
