Name: Interface d'entrée de fréquence RF SMA-F Compacte
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA500 à 2700
Price: 2,250.00 USD
Availability: InStock

Interface d'entrée de fréquence RF SMA-F Compacte

Détails de produit

Lieu d'origine: Chine

Nom de marque: NENGXUN

Numéro de modèle: NX-PA500 à 2700

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: ≤ 210*101*28,5 Unité: mm

Délai de livraison: 7 jours

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 10000

Obtenez le meilleur prix

Description du produit

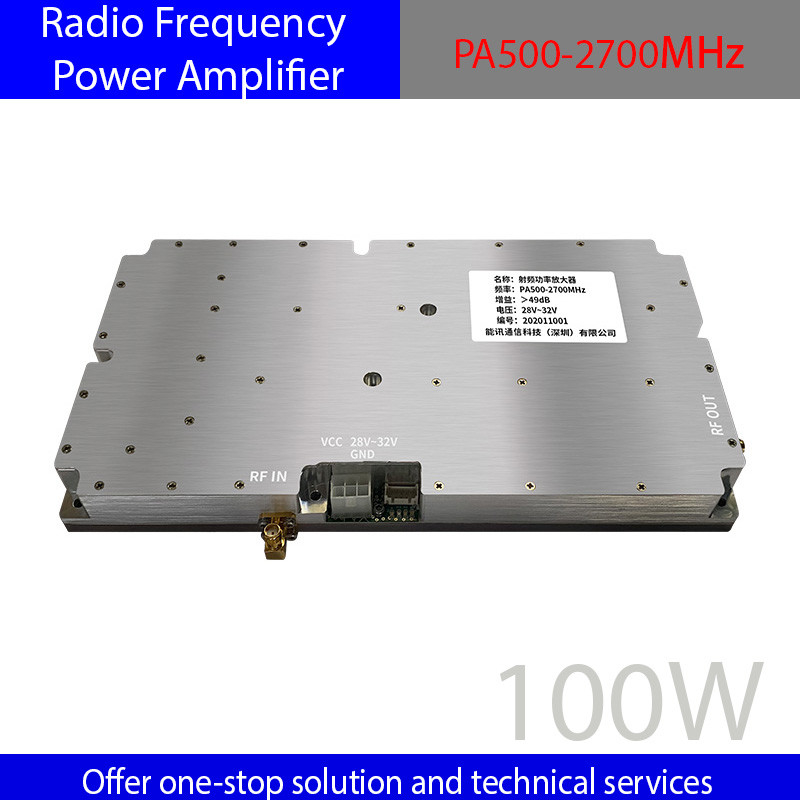

C' est ça. PA500 à 2700L'amplificateur de puissance RF 100W MHz est conçu pour l'amplification professionnelle du signal, combinant des performances élevées avec des fonctionnalités robustes.

Principales caractéristiques

Intégration élevée: La structure compacte assure une intégration transparente dans différents systèmes.
Évaluation des capacités: Prend en charge les tests de tolérance de puissance pour les composants passifs, répondant aux besoins de mesure précis.

Performance électrique

Fréquence et puissance: fonctionne sur une fréquence de 500 MHz ∼ 2700 MHz, fournissant une puissance de saturation CW de sortie ≥ 100W. Obtient un gain ≥ 50 dB avec une puissance d'entrée de 3 ± 2 dBm.
Stabilité du signal: Maintient une planéité de gain de bande ≤4±1 dB et un rapport d'onde stationnaire (VSWR) de tension d'entrée ≤2,0 pour une amplification constante du signal.
Contrôle des interférences: fournit une suppression spurienne ≥ 65 dBc et une suppression harmonique ≥ 10 dBc, assurant une sortie de signal propre.
Protection et puissance: équipé d'une protection contre les températures de 80°C et d'une alimentation 32V/15A (max. +33V) pour un fonctionnement fiable.

Conception de l'interface

Port d'alimentation 32 V:4.2 mm de châssis 5P à double rangée
Puissance et contrôle: interface d'alimentation du condensateur d'alimentation à 28 V et port de commutation PTT (défaut éteint, activé par 3,3 V à 5 V).

Applications

Parfait pour les tests de compatibilité électromagnétique EMC et les contre-mesures électroniques.et une exigence relative à l'installation d'un dissipateur de chaleur pendant les essais, il s'adapte aux scénarios industriels, de recherche et professionnels.

fréquence de fonctionnement:	500 MHz à 2700 MHz	Les gains:	≥ 50 dB
Puissance d'entrée:	3 ± 2 dBm	Entrée maximum:	+10dBm
Puissance de saturation de sortie CW:	≤100W	Plaineté de la bande de gain:	≤ 4 ± 1 dB
Protection contre les températures:	Protection à 80 degrés	Courant de fonctionnement:	≤ 11,5 A
Vague en veille du port d'entrée:	≤2.0	Rejet du désordre:	≥ 65 dBc
Suppression harmonique:	≥ 10 dBc	Interface d'entrée RF:	SMA-F
Interface de sortie RF:	SMA-F	Interface d'alimentation électrique 32 V:	4.2 mm de châssis 5P à double rangée
Port de commutation PTT de l'amplificateur de puissance:	l'amplificateur de puissance éteint par défaut 3,3 à 5 V ouvert	Référence de l'alimentation VCC:	32V/15A
Voltage VCC max:	+33V	Dimension totale sans joint:	Unité: mm
Température de fonctionnement:	-25°C à +55°C	Mode d'installation:	l'essai de l'amplificateur de puissance doit être effectué pour installer le radiateur

fréquence de fonctionnement:	500 MHz à 2700 MHz
Les gains:	≥ 50 dB
Puissance d'entrée:	3 ± 2 dBm
Entrée maximum:	+10dBm
Puissance de saturation de sortie CW:	≤100W
Plaineté de la bande de gain:	≤ 4 ± 1 dB
Protection contre les températures:	Protection à 80 degrés
Courant de fonctionnement:	≤ 11,5 A
Vague en veille du port d'entrée:	≤2.0
Rejet du désordre:	≥ 65 dBc
Suppression harmonique:	≥ 10 dBc
Interface d'entrée RF:	SMA-F
Interface de sortie RF:	SMA-F
Interface d'alimentation électrique 32 V:	4.2 mm de châssis 5P à double rangée
Port de commutation PTT de l'amplificateur de puissance:	l'amplificateur de puissance éteint par défaut 3,3 à 5 V ouvert
Référence de l'alimentation VCC:	32V/15A
Voltage VCC max:	+33V
Dimension totale sans joint:	Unité: mm
Température de fonctionnement:	-25°C à +55°C
Mode d'installation:	l'essai de l'amplificateur de puissance doit être effectué pour installer le radiateur
