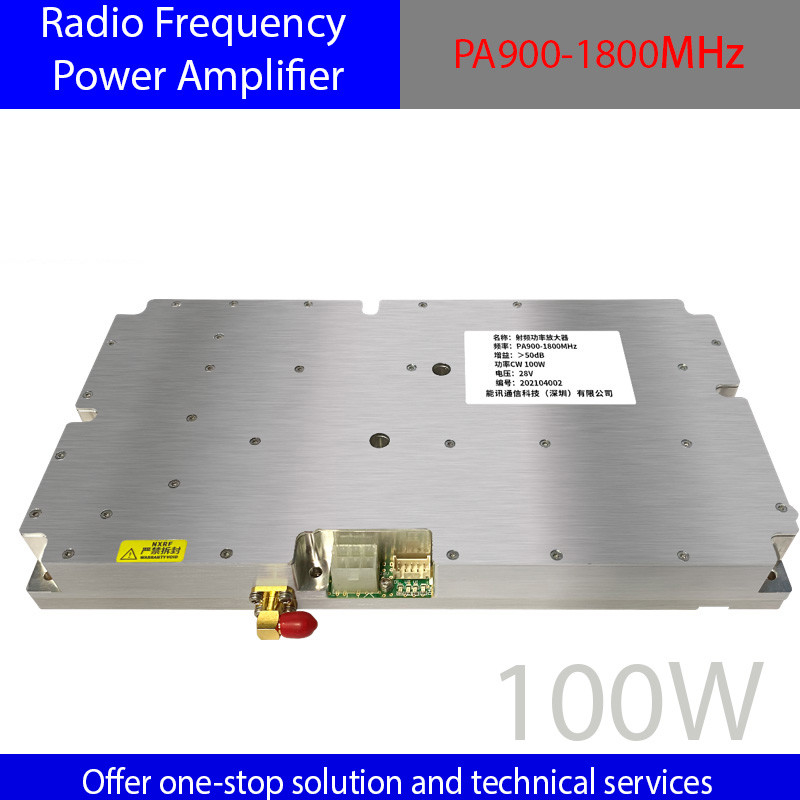

Name: PA900-1800MHz 100W amplificateur de puissance RF robuste pour l'amplification du signal professionnel
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA900 à 1800
Price: 2,250.00 USD
Availability: InStock

PA900-1800MHz 100W amplificateur de puissance RF robuste pour l'amplification du signal professionnel

Détails de produit

Lieu d'origine: Chine

Nom de marque: NENGXUN

Numéro de modèle: NX-PA900 à 1800

Conditions de paiement et d'expédition

Quantité de commande min: 1

Détails d'emballage: ≤ 210*101*28,5 Unité: mm

Délai de livraison: 7 jours

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 10000

Obtenez le meilleur prix

Description du produit
C' est ça. Pour les appareils à combustionL'amplificateur de puissance RF 100W MHz est conçu pour l'amplification professionnelle du signal, combinant des performances élevées avec des fonctionnalités robustes.

Principales caractéristiques

Intégration élevée: La structure compacte assure une intégration transparente dans différents systèmes.
Évaluation des capacités: Prend en charge les tests de tolérance de puissance pour les composants passifs, répondant aux besoins de mesure précis.

Performance électrique

Fréquence et puissance: fonctionne sur 900 MHz 1800 MHz, fournissant une puissance de saturation CW de sortie ≥100W. Atteint un gain ≥50 dB avec une puissance d'entrée de 3±1 dBm.
Stabilité du signal: Maintient une planéité de gain de bande ≤4±1 dB et un rapport d'onde stationnaire (VSWR) de tension d'entrée ≤2,0 pour une amplification constante du signal.
Contrôle des interférences: fournit une suppression spurienne ≥ 65 dBc et une suppression harmonique ≥ 13 dBc, assurant une sortie de signal propre.
Protection et puissance: équipé d'une protection contre les températures de 80°C et d'une alimentation 28-32V/16A (max. +33V) pour un fonctionnement fiable.

Conception de l'interface

Port d'alimentation 32 V:4.2 mm de châssis 5P à double rangée
Puissance et contrôle: interface d'alimentation du condensateur d'alimentation à 28 V et port de commutation PTT (défaut éteint, activé par 3,3 V à 5 V).

Applications

Parfait pour les tests de compatibilité électromagnétique EMC et les contre-mesures électroniques.et une exigence relative à l'installation d'un dissipateur de chaleur pendant les essais, il s'adapte aux scénarios industriels, de recherche et professionnels.

fréquence de fonctionnement:	900 MHz à 1800 MHz	Les gains:	≥ 50 dB
Puissance d'entrée:	3 ± 2 dBm	Entrée maximum:	+10dBm
Puissance de saturation de sortie CW:	≥ 50+0,5 dBm	Plaineté de la bande de gain:	≤ 3 ± 1 dB
Protection contre les températures:	Protection à 80 degrés	Courant de fonctionnement:	≤ 11,5 A
Vague en veille du port d'entrée:	≤2.0	Rejet du désordre:	≥ 65 dBc
Suppression harmonique:	≥ 13 dBc	Interface d'entrée RF:	SMA-F
Interface de sortie RF:	SMA-F	Interface d'alimentation électrique 32 V:	4.2 mm de châssis 5P à double rangée
Port de commutation PTT de l'amplificateur de puissance:	l'amplificateur de puissance éteint par défaut 3,3 à 5 V ouvert	Référence de l'alimentation VCC:	28V à 32V/16A
Voltage VCC max:	+33V	Dimension totale sans joint:	Unité: mm
Température de fonctionnement:	-25°C à +55°C	Mode d'installation:	l'essai de l'amplificateur de puissance doit être effectué pour installer le radiateur

fréquence de fonctionnement:	900 MHz à 1800 MHz
Les gains:	≥ 50 dB
Puissance d'entrée:	3 ± 2 dBm
Entrée maximum:	+10dBm
Puissance de saturation de sortie CW:	≥ 50+0,5 dBm
Plaineté de la bande de gain:	≤ 3 ± 1 dB
Protection contre les températures:	Protection à 80 degrés
Courant de fonctionnement:	≤ 11,5 A
Vague en veille du port d'entrée:	≤2.0
Rejet du désordre:	≥ 65 dBc
Suppression harmonique:	≥ 13 dBc
Interface d'entrée RF:	SMA-F
Interface de sortie RF:	SMA-F
Interface d'alimentation électrique 32 V:	4.2 mm de châssis 5P à double rangée
Port de commutation PTT de l'amplificateur de puissance:	l'amplificateur de puissance éteint par défaut 3,3 à 5 V ouvert
Référence de l'alimentation VCC:	28V à 32V/16A
Voltage VCC max:	+33V
Dimension totale sans joint:	Unité: mm
Température de fonctionnement:	-25°C à +55°C
Mode d'installation:	l'essai de l'amplificateur de puissance doit être effectué pour installer le radiateur
